【導讀】電流互感器有不同的出線方式，小編知道的有兩種，到底這兩種不同的出線方式有什么差異化呢？哪種出線更能保障各種短路？基于這點，小編跟大家一起來探討下到底哪種電流互感器出線方式更好用，或者如何選擇最適合的。

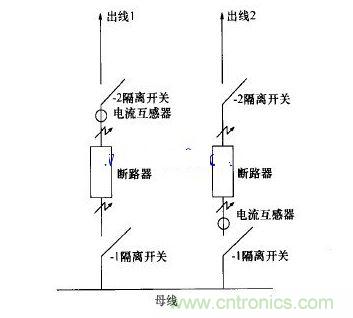

如圖是兩條線路出線示意圖，其中出線1電流互感器安裝在出線斷路器和一2隔離開關中間位置，出線2電流互感器安裝在出線斷路器和一1隔離開關中間位置。兩條出線保護配置一致，分別為母差保護、電流I、Ⅱ、Ⅲ段保護、低頻保護、過負荷保護等。
當短路故障發生在電流互感器和斷路器之間位置時，對于出線1，該線路上保護裝置啟動，因為母差保護動作時限短，故母差保護先動作出口，跳開母線上所有斷路器，故障切除。對于出線2，因為故障發生在電流互感器保護的線路側，不在母差保護范圍內，故母差保護不會啟動，所以該線路電流保護啟動，動作出VI跳開線路2上的斷路器，故障切除。
對于圖示出線1、出線2，發生故障性質相同，故障點一樣，但保護動作結果不同。出線1母差保護動作，切除了故障線路，但同時也將母線上其他未故障線路切除，造成停電區域的擴大;出線2線路保護動作，切除了故障線路，故障消除，不會影響其他線路正常運行。
由上面分析比較，線路2電流互感器安裝位置似乎更優越，但在實際運行中，故障發生點是不確定的，如果故障發生在線路2的斷路器和電流互感器之間時，但對于出線1和線路2母差保護，因為故障點不在其母差保護范圍內，母差保護不會動作，而線路2電流保護動作后，跳開線路2斷路器，但此時故障點并未切除，故障依然存在，只能依靠母線進線斷路器后備保護動作切除故障，延長故障時間，造成電氣設備承受故障電流時間的加長。
