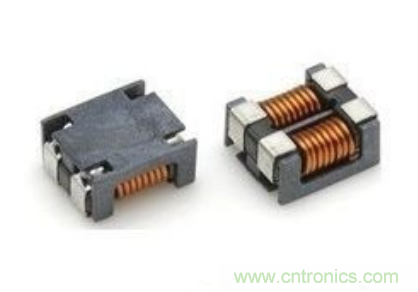

【導讀】共模濾波器的核心是電路結構形式以及其參數，單單從以上兩點來講，工程師在選購時會出現兩眼一抹黑的情況。雖然有時共模濾波器差不多可以用，但是如果不清楚濾波器的設計方式，就會出現浪費資源，發生隱患的可能性也會大大增加。
共模濾波器的作用是通過不同的頻率產生不同效果，對通帶內頻段則不衰減，對通帶外要抑制則以幾十個dB的級別進行衰減，從而達到篩選的效果。選用共模濾波器還需要考慮以下幾點因素。
1.Q值
Q值對共模濾波器的濾波效果影響并不大，但Q值代表的是損耗/輸入功率，Q值越高，說明損耗越大，也就是說有部分能量在共模濾波器上被損耗掉。在較大功率的共模濾波器上，這個損耗不可小視，會引起發熱，發熱后的電容會引起較大的負面影響，漏電流、耐壓、容值等都會隨溫度變化而變化。
2.電流
電流是一個很重要的參數，它決定了共模濾波器內部的電感的繞組銅線和引出線的線徑。如果選細了，細導線上通過大電流，就好像用小馬拉汽車，這樣會引起嚴重發熱乃至燒毀。
3.電壓
這個電壓值要求是一個范圍，需要是穩態電壓±紋波電壓的綜合。
4.其他
其他不同的內容就是共模濾波器的內部了，這個是用戶看不到的方面，灌膠封均勻致密程度、器件以及金屬之間絕緣紙的厚度，這些只能通過仔細了解方可得知。
